| Vlastnosti | |
|---|---|
| Max. výška bloku | 500 mm |
| Min. výška bloku | 40 mm |
| Volitelná výška bloku (min.) | 30 mm |
| Velikost palety | |
| Norma | 1.400 x 1.100 x 50 mm |
| Jsou možné různé velikosti palet | |
| Zadní betonový zásobník | |
| Objem (geometrický) max. | 2.400 l |
| Násypka na obličejovou směs | |
| Objem (geometrický) max. | 2.400 l |
| Různá provedení násypky s tažnou deskou nebo dávkovací klapkou pro vícebarevnou výrobu jsou k dispozici. |
|
| Výšku krmení lze individuálně nastavit. | |
| Hmotnost stroje | |
| S jednotkou pro míchání obličeje a plísní | AC. 35 000 kg |

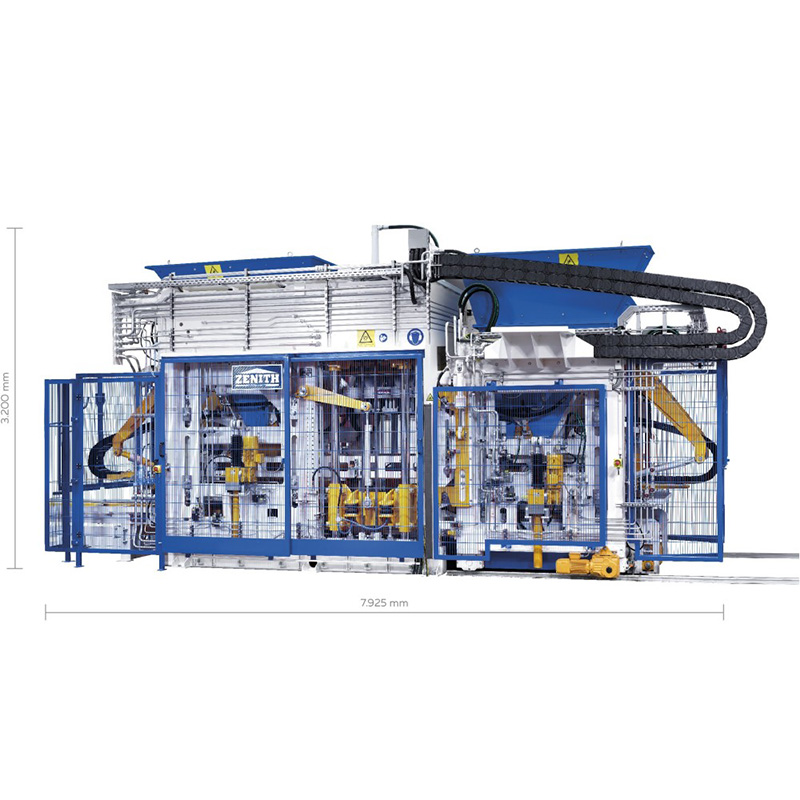

| Rozměr stroje | |
| Max. celková délka s jednotkou pro míchání obličeje | 7,925 mm |
| Max. celková výška (přeprava) | 3.200 mm |
| Maximální celková šířka | 3.100 mm |
| Vibrační systém | |
|---|---|
| Vibrační stůl jednodílný, Ultra-Dynamic servo vibrace s řízení frekvence a amplitudy (odstředivá síla max.) |
175 kN |
| 2 vibrátory s pěchovací hlavou (odstředivá síla max.) | 35 kN |
| Hydraulika | |
| Kapacita (celkem) | 560 l/min |
| Provozní tlak
čerpadlo 1 stroj čerpadlo 2 tamper hlavice režim nastavení čerpadla 3 |
180 bar 200 bar 200 bar |
| Elektrika | |
| Výkon připojení (standardní) s jednotkou pro míchání obličeje Instalovaný výkon |
ca. 310 kW |
| Připojení napájení | ca. 160 kW |
| Ochrana pojistkou | 315A |
| Přívodní vedení | Alternativa 4x 185 mm² 2x 4x 70 mm² |

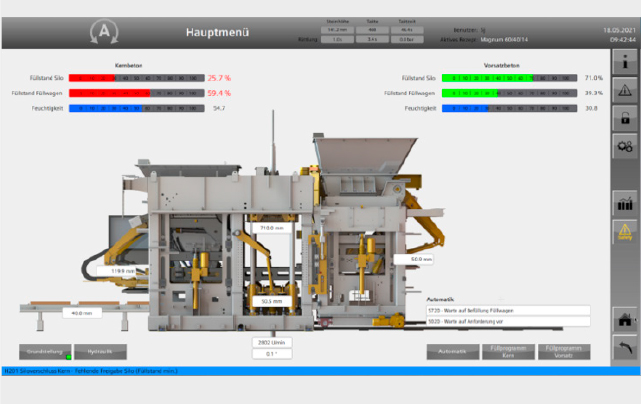

| Systém Siemens S7-1500, TIA-Portal |
|
| Ovládání pomocí dotykového panelu |
|
Technické detaily se mohou změnit – bez předchozího upozornění. Zobrazené obrázky zařízení jsou pouze příklady. Fotografie mohou obsahovat možnosti dle požadavku zákazníka.

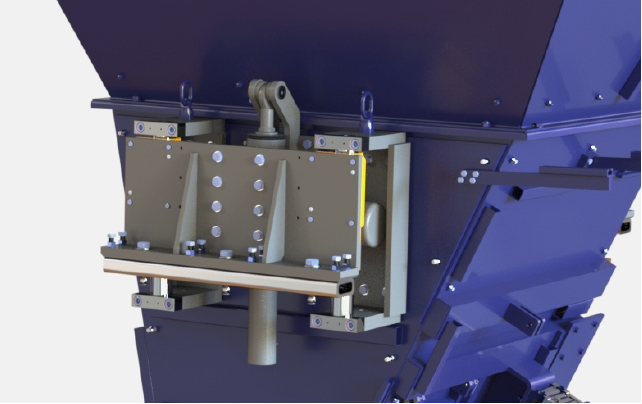

Výškově nastavitelná násypka základní směsi je speciální novinkou a byla vyvinuta pro výrazné zlepšení kvality betonových výrobků. Pomáhá optimalizovat tok materiálu a stará se o rovnoměrné rozložení materiálu. Kromě toho lze množství náplně v krmné zásuvce přesně nastavit v závislosti na produktu.

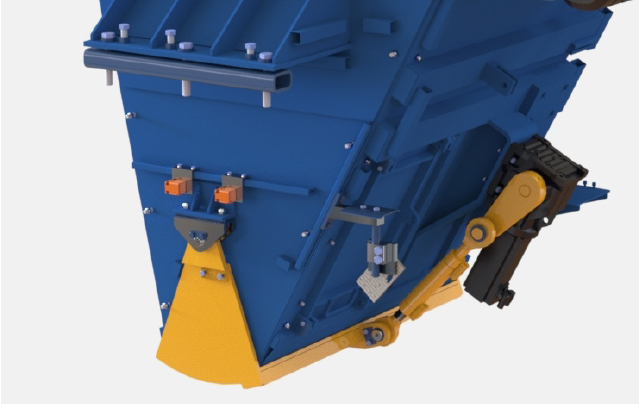

Klapky násypky základního a čelního mixu jsou vybaveny servomotory. To umožňuje extrémně rychlé časy otevírání a zavírání. Výsledkem je mnohem přesnější dávkování. Výhodou je lepší reprodukovatelnost výrobního procesu, která dále zlepšuje vysokou kvalitu produktu.
Hlavní pěchovací hlava nabízí mnohem větší flexibilitu při výrobě než běžné pěchovací hlavy. Počet pryžových nárazníků lze libovolně zvolit. Dále může být hlavní tamper navržen i podle zapojení jiných výrobců. Díky těmto inovacím je výroba mnohem přesnější a spolehlivější.

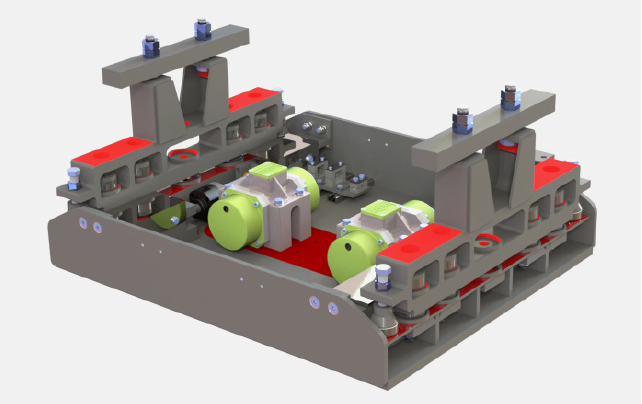

Vibrační systém s jednodílným vibračním stolem byl dále vyvinut ve spolupráci s RWTH Aachen. Dosahuje vysoké energetické účinnosti díky optimálnímu rozložení vibračních sil. Jelikož tento systém funguje bez olejové lázně a nepotřebuje dodatečné chlazení vzduchem, je velmi ekologický a umožňuje snadnou údržbu.

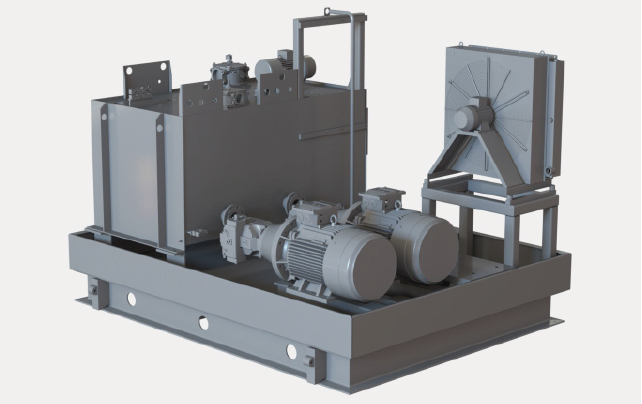

Stroj pracuje se dvěma hlavními čerpadly (kapacita 270 l/min) a dvěma tlakovými akumulátory pro rychlé doby cyklů při běžné výrobě. V případě poruchy čerpadla lze stroj provozovat s druhým čerpadlem, aby nedošlo k zastavení výroby. Přídavné čerpadlo pro režim nastavení (kapacita 20l/min) zaručuje bezpečné omezení rychlostí pro příslušné pohyby.
Všechny hlavní osy (hlava pěchovadla, forma, podávací zásuvka, plnicí rošt) jsou v portálu TIA řešeny jako řízené osy. Není tedy nutná externí řídicí elektronika. Tento systém zajišťuje přesné a plynulé polohování. Vysoká přesnost opakování ve výrobním procesu zaručuje trvale vysokou kvalitu produktu při nonstop výrobě.
