Stroj s jedním paletovým blokem je stroj na výrobu cihel speciálně používaný pro výrobu bloků. Stroj s jedním paletovým blokem přijímá stroj na popílek, řekový písek, štěrk, kamenný prášek, strusku odpadního keramsitu, tavící struska a další materiály, přidává malé množství cementu a produkuje nové bloky materiálu na zeď. Tento typ formovacího stroje obvykle přijímá režim hydraulického formování a existují také vibrace. Stroj s výrobou palet bloku má vlastnosti tichého, statického tlakového režimu, bez šumu, vysokého výkonu, vysoké hustoty, není potřeba údržby palet, krátký cyklus údržby, menší pracovní sílu, žádné zvláštní požadavky na pracovní půdu a širokou škálu produktů. Stroj s jedním paletovým blokem je vhodný pro výrobu vysoce pevných bloků, jako jsou standardní cihly, které jsou obvykle silnější než tradiční hliněné cihly stisknutím nahoru a dolů a vibrují během výroby silně. Kromě toho může stroj nahrazením různých forem také produkovat blokové výrobky různých tvarů a specifikací, jako jsou bloky vnějších stěn, bloky vnitřních stěn, bloky květů, podlahové bloky, bloky nábřeží, blokování chodníků a zahrady a zahrad.
Video produktu
Hlavní technologické funkce

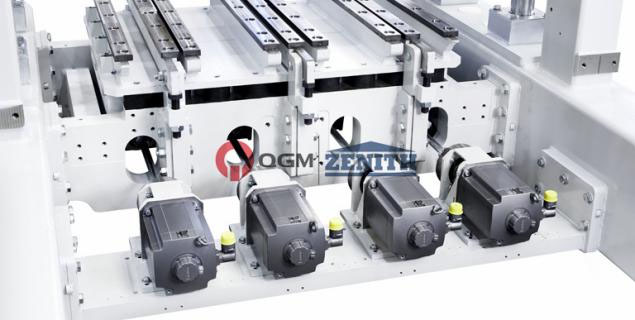

(1) Vysoce kvalitní systém pro zhutňování serva s názvem Ultra-dynamický znamená velmi vysokou zhutnění a extrémní dynamiku. Zaručuje proto rychlou a efektivní produkci nejvyšších produktů. Zejména u produktů s velkým objemem a také u prémiových produktů, které se vyrábějí s před a středními vibracemi, tento vibrační systém poskytuje mnoho výhod. Systém pracuje bez ropné lázně podporující produkci ekologické a nízké údržby.

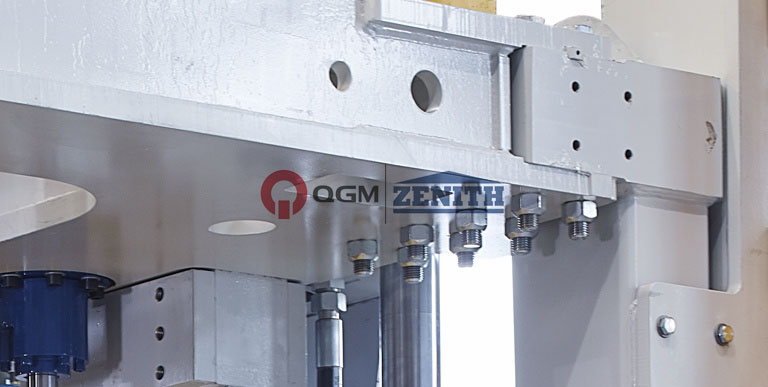

(2) Použití šroubových armatur pro vibrační tabulku, křížový paprsek motoru a boční části rámu je zvláštním rysem tohoto stroje. Na trhu je jedinečný, protože se může přizpůsobit výrobním podmínkám zákazníka. Šroubová konstrukce také zajišťuje odolná spojení a vynikající stabilitu.

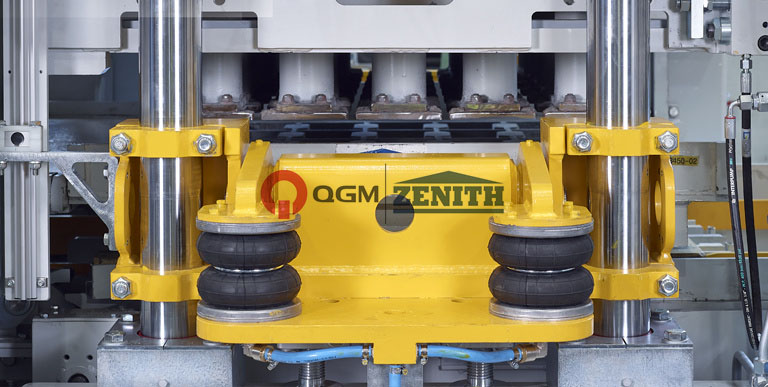

(3) Pneumatické upínací zařízení pneumatické formy zajišťuje snadnou změnu formy. Forma je umístěna bez dalších upevnění - např. Šrouby - na držáku formy. Opravuje se pneumaticky ovládané upínací páky. Výsledky optimálních vibrací a delší životnost formy jsou dosaženy díky jednotlivé úpravě před a hlavních vibrací. Upínací zařízení plísní může být nyní přizpůsobeno pro upevňovací systémy pro upevnění jiných výrobců strojů a plísní.

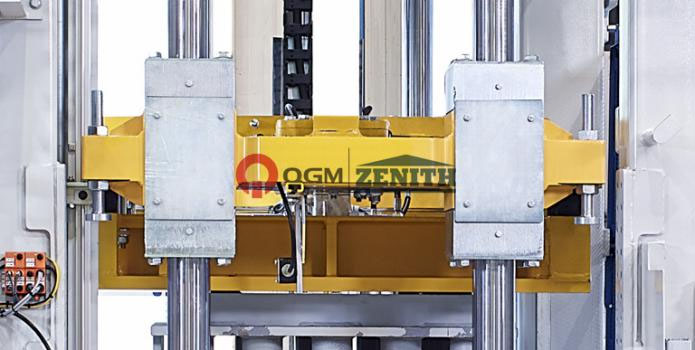

(4) Pro stroj Zenith 1500-2 byl vyvinut nový traverz, který umožňuje odstranit sloupce jednotlivě ze strany. Tato nová funkce ušetří hodně času během údržbářských prací a výměna může být prováděna mnohem bezpečněji as menším úsilím. Celá geometrie této sestavy včetně sloupců je totožná s předchozím strojem Zenith 1500. Je možné tento nový traverz na existující stroje doplňovat.

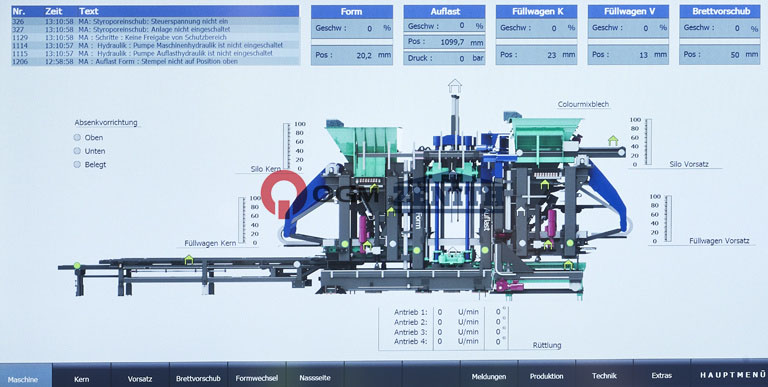

(5) Koncepce samovysvětlující a intuitivní vizualizace zaručuje snadné učení strojového provozu. Nový diagnostický design podporuje operátory při výběru nejlepších úprav. Časově náročné natáčení potíží již není nutné a produkční úpadky jsou sníženy na minimum. Použitím nejnovějších databázových technologií lze všechny informace zaznamenávat, vyhodnotit a ukládat. Tato data jsou k dispozici kdekoli díky kompletnímu síťovému zařízení.
Technické údaje
| Základní konfigurace stroje Zenith 1500 s jedním blokem | |
| Velikost max.board | 1 400 mm x 1 200 mm x14 mm |
| Formovací oblast | Podle rozvržení kresby formy |
| Velikost produktu | 50 mm - 500 mm |
| Technické parametry automobilového automobilu | |
| Max. nakládací kapacita | 15kg |
| Max. nakládací kapacita na stojan | Jako design |
| Max. Nakládejte kapacitu každé dvě vrstvy inzerčního stojanu | Jako design |
| Vnitřní šířka podpůrné konzoly | 1 060 mm |
| Vrstvy inzerčního stojanu | Navrženo jako schéma |
| Vzdálenost vložení | Jako design |
| Hnací síla mateřského vozu | Šití 11 kW |
| Výška produktu | |
| Max. výška | 500 mm |
| Min. výška | 30 mm |
| Výška stohování | |
| Max. Výška stohování (včetně palety) | 1 800 mm |
| Max. Produkční oblast (pod výrobou standardní velikosti) | 1 350*1 050 mm |
| Velikost palety (standard) | 1 400*1 100 mm |
| Tloušťka ocelové desky | 14 mm |
| Objem sila základního materiálu | |
| Vyloučení pigmentů silo | 1 500L |
| Výška stroje | |
| S výjimkou pigmentového zařízení | 35t |
| Palivový dopravník | 1,6T |
| Hydraulické zařízení | 3.2t |
| Velikost stroje | |
| Max. celková délka | 8 250 mm |
| Max. celková výška | 4 650 mm |
| Max. celková šířka | 3 150 mm |
| Technické parametry/ spotřeba energie stroje | |
| Vibrační systém | Vibrační systém servo |
| Vibrační tabulka | Maximum: 175KN, 60 Hz |
| Nejvyšší vibrace | Maximum: 32KN |
| Hydraulický tlak | |
| Celkový tok | 540L/ min |
| Provozní tlak | 180 bar |
| Max. moc | 140 kW |
| Řídicí systém | Siemens S7-1500, konzola dotykové obrazovky |
Výrobní kapacita
| Typ bloku | Dimenze (MM) | Obrázky | Qty/cyklus | Doba cyklu | Výrobní kapacita (Za 8 hodin) |
| Dutý blok | 400*200*200 |
|
15 | 15s | 28 800 ks |
| Obdélníkový finišer | 200*100*60 |
|
60 | 14s | 2 419 m2 |
| Obdélníkový finišer (bez facemixu) | 200*100*60 |
|
60 | 11s | 3110 m2 |
| Curstone | 150*1000*300 |
|
6 | 20s | 8 640 ks |
