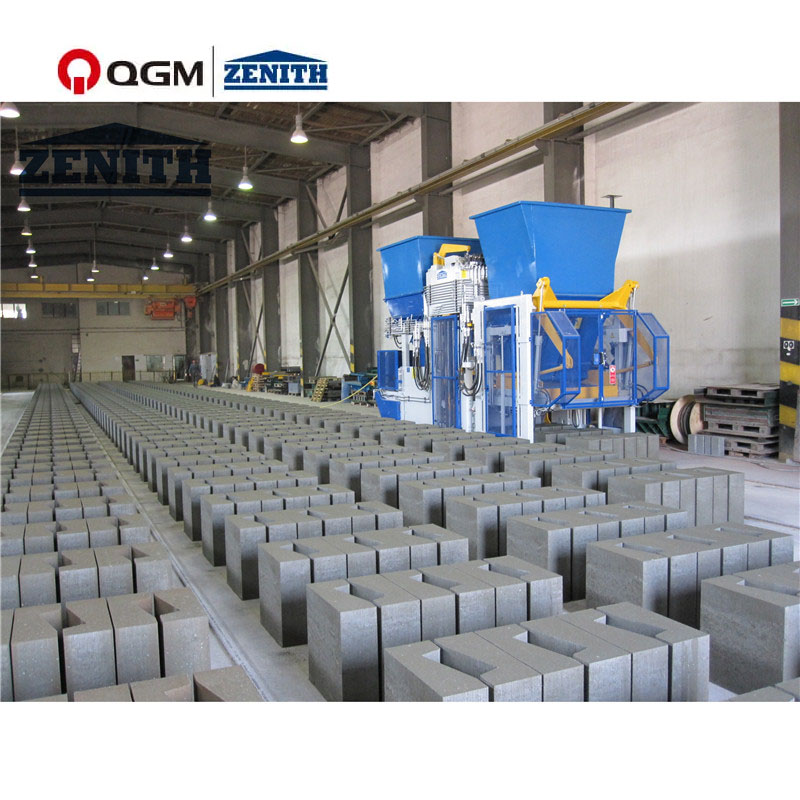

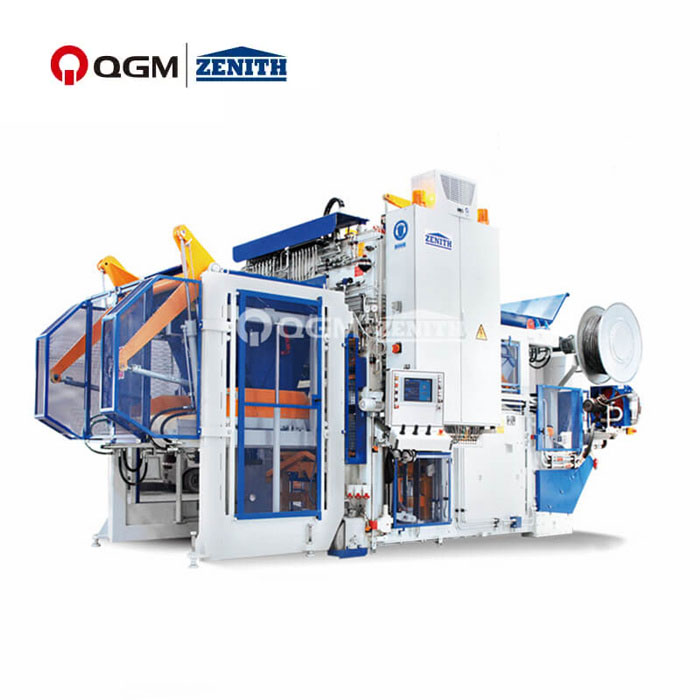

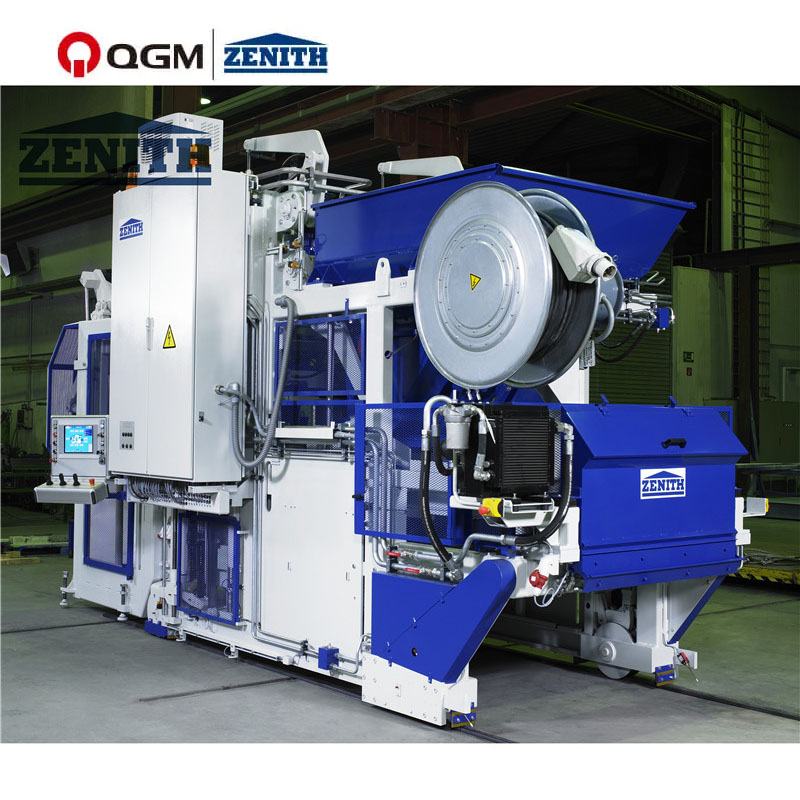

Mobile Laying Brick Machine je stroj na výrobu cihel. Je snadno ovladatelný a vhodný pro malé cihelny. Pohybuje se se změnou pracoviště. Toto zařízení nevyžaduje paletu. Lisované cihly se umisťují na staveniště tak, jak se cihelný stroj pohybuje, čímž se ušetří mnoho nákladů na palety, ale plocha staveniště musí být dostatečně velká. Mobile Laying Brick Machine využívá pokročilý inteligentní řídicí systém PLC, který dokáže realizovat dialog člověk-stroj, plně automatický provoz, analýzu náhodných signálů, automatickou diagnostiku poruch a různá nastavení parametrů. Tento stroj má výhody jednoduché a kompaktní konstrukce, snadné obsluhy, snadné údržby, nízké spotřeby energie a vysokého výkonu.
Video o produktu

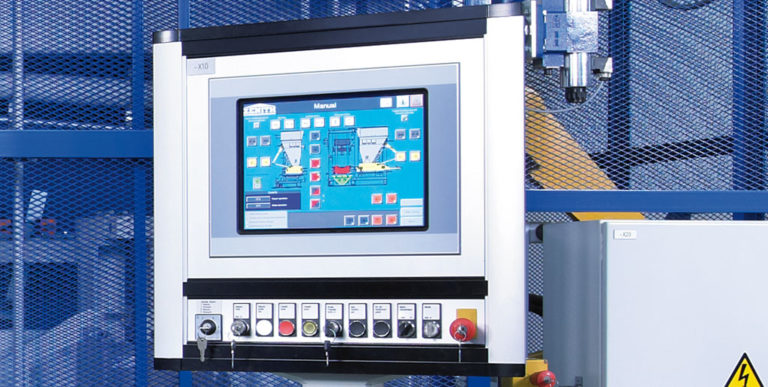

Thesamovysvětlující dotykový panel ovládaný menuvelmi usnadňuje obsluhu stroje. Výrobní parametry pro různé typy forem a výrobní programy se zadávají a ukládají pomocí přehledných masek menu. Pro interní zpracování signálu se používá rychlý Siemens SPS.

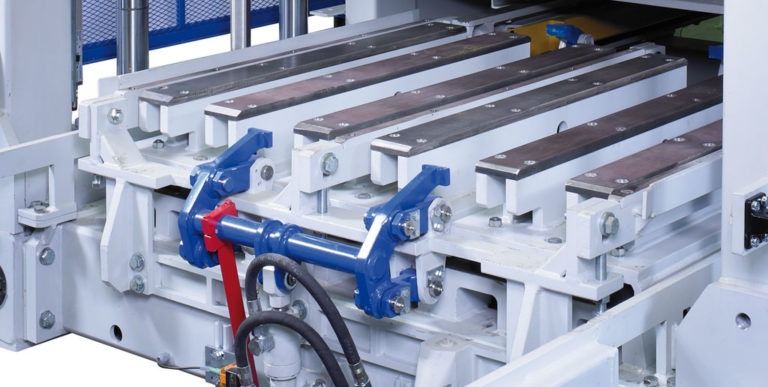

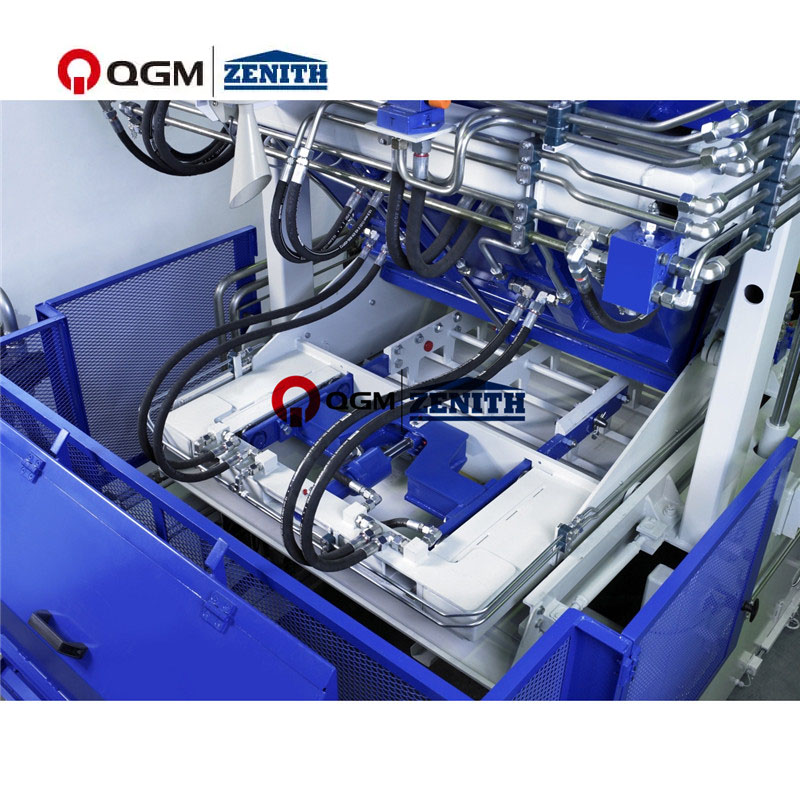

Velkorozměrové sloupky a vodicí ložiska, podporované synchronizací pohybů pomocí řetězu a hřídele páky, zaručujíbezpečné a přesné vedení formy a pěchovací hlavy. Volitelně je k dispozici digitální měření dráhy pomocí lineárního enkodéru.

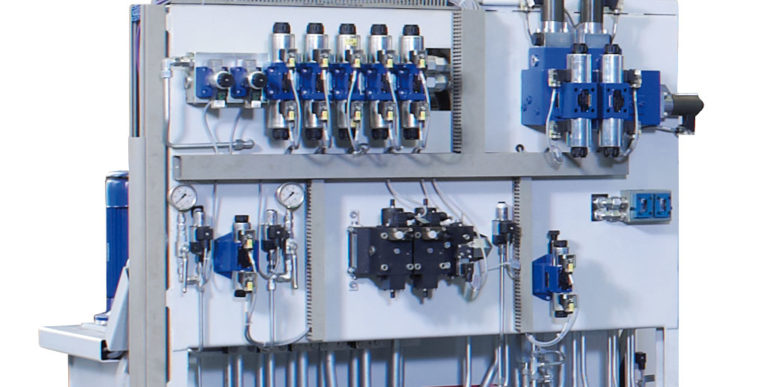

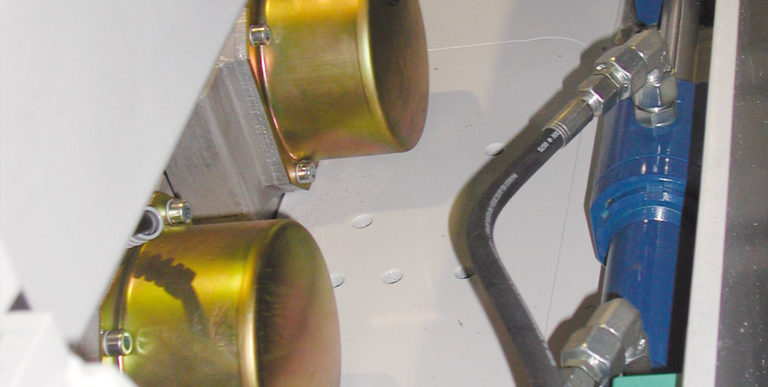

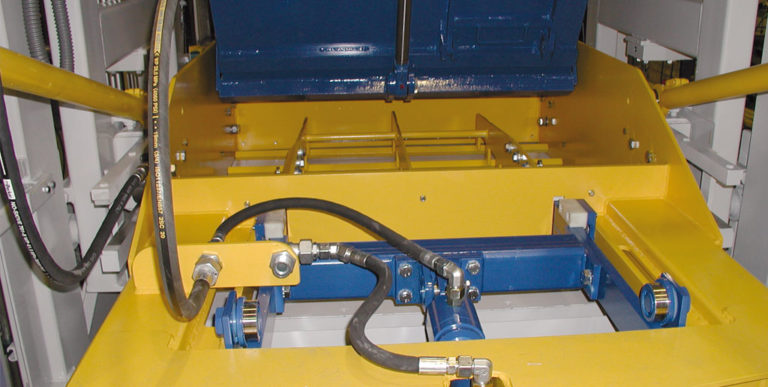

Hlavní pohyby stroje (pohyb vibračního stolu, zdvih formy a pěchovací hlavy a pohyb podávací zásuvky) jsou poháněnyhydraulické válce, vyvinuté společností ZENITH a aktivují se pomocí proporcionálních ventilů. Výrobky lze odkládat při vyjímání z formy kontrolovanou rychlostí klesání.
Hlavní tamper hlavice může být vybavena ahydraulicky ovládané rychlovýměnné zařízenípro rychlou výměnu formy. Pro obrubníky vyráběné napříč ke směru plnění lze stroj volitelně vybavit otočným zařízením pěchovací hlavy pro snadné čištění mečů pěchovací hlavy pomocí kartáčů podávacích zásuvek.
Pro zvýšení kapacity stroje je možné jej vybavitvolitelný balíček „Speed & Comfort“.. Tento balíček obsahuje ovládání a hydrauliku s vyšším výkonem, digitální systém měření dráhy pro všechny hlavní pohybové osy, zařízení pro rychlou výměnu pěchovací hlavy a zadní zásuvku na beton s hydraulicky ovládaným roštem.
Při práci bez jednotky pro míchání obličeje může být stroj vybaven azařízení pro vkládání polystyrenového jádrapro výrobu izolačních bloků nebo s arotační kartáčpro zametání povrchů bloků.
Technické údaje
| Vlastnosti | |
| Zásobník základního materiálu | 1200 l |
| Zásobník základního materiálu | 2 000 l |
| Násypka na pigment | 800 l |
| Pigmentový zásobník | 2 000 l |
| Max. podávací výška nakladače | 2 800 mm |
| Tvarovací velikost | |
| Max. délka tváření | 1240 mm |
| Max. šířka tváření (výroba na vibračním stole) | 1 000 mm |
| Max. šířka tváření (výroba na zemi) | 1240 mm |
| Výška produktu | |
| Vícevrstvá výroba | |
| Min. výška produktu (výroba na paletě) | 50 mm |
| Max.výška produktu | 250 mm |
| Max. výška stohování (paleta + výška jedné vrstvy produktu) | 640 mm |
| Nízká úroveň výroby na paletě | |
| Max.výška produktu | 600 mm |
| Nízká úroveň produkce na podlaze | |
| Max.výška produktu | 650 mm |
| Výroba na podlaze | |
| Max.výška produktu | 1 000 mm |
| Min.výška produktu | 250 mm |
| Hmotnost stroje | |
| Zařízení bez plísní a pigmentů | 11,7 T |
| Pigmentové zařízení | 1,7 t |
| Velikost stroje | |
| Celková délka (bez pigmentového zařízení) | 4 400 mm |
| Celková délka (s pigmentovým zařízením) | 6 380 mm |
| Max.celková výška | 3 700 mm |
| Min.celková výška (přepravní výška) | 3 240 mm |
| Celková šířka (včetně ovládacího panelu) | 2 540 mm |
| Vibrační systém | |
| Max. budicí síla vibračního stolu | 80 KN |
| Min.budicí síla horní vibrace | 40 KN |
| Spotřeba energie | |
| Na základě maximálního počtu vibračního stolu | 42 kW |
Výrobní kapacita

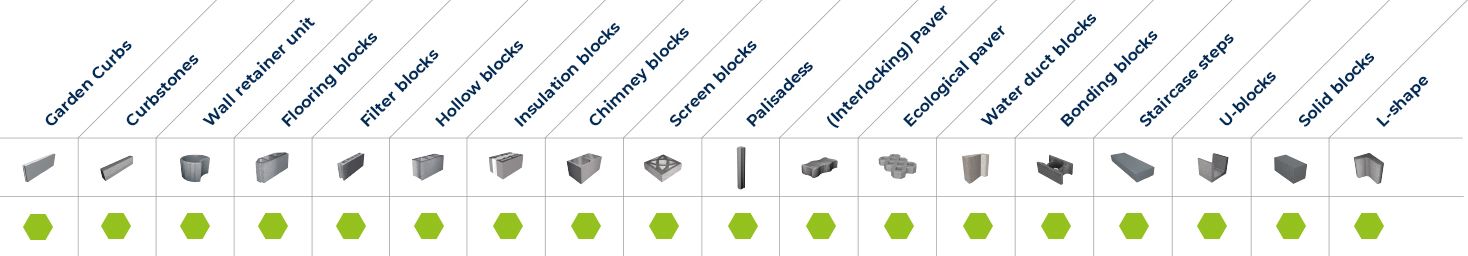

| Typ bloku | Rozměr (mm) | obrázky | Množství/cyklus | Doba cyklu | Výrobní kapacita (za 8 hodin) |
| Dutý blok | 400*200*200 |
|
12 | 40. léta | 8 640 ks |
| Obdélníková dlažba | 200*100*60 |
|
54 | 38s | 817 m2 |
| Obdélníková dlažba (bez facemixu) | 200*100*60 |
|
54 | 36s | 864 m2 |
| UNI Dlaždice | 225*112,5*60-80 |
|
40 | 38s | 757 m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2 504 ks |
