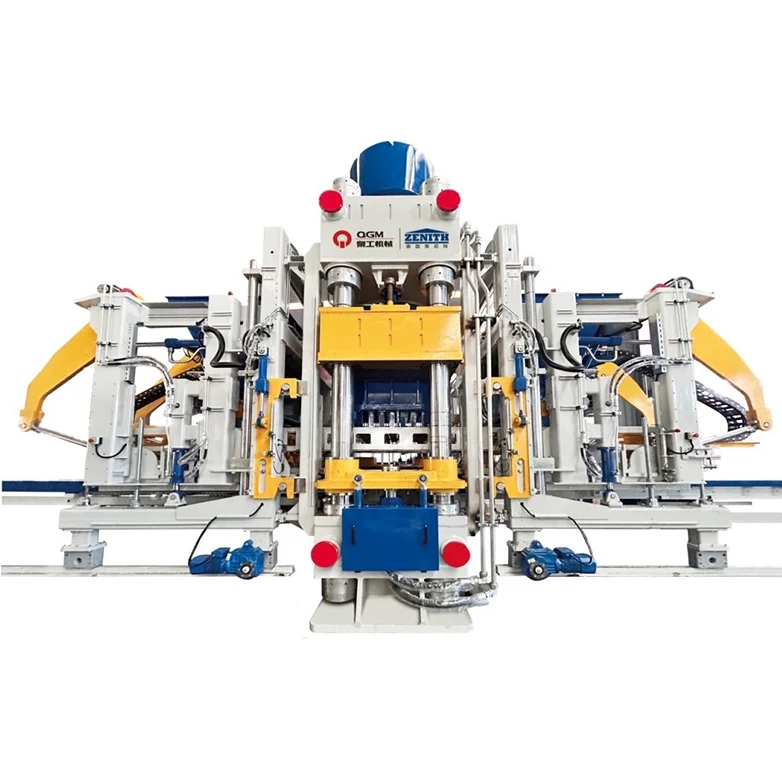

Řada VP, postavená na integrované mechanické, hydraulické a elektrické architektuře, kombinuje vysoce pevný rám stroje, velkotonážní hydraulické lisování, servo vibrace a inteligentní automatizaci. Mezinárodně uznávané komponenty se používají v klíčových systémech pro podporu stabilního provozu a konzistentního tvářecího výkonu.
Se třemi konfiguracemi lisovací síly – 600, 900 a 1 500 tun – řada ZN-VP poskytuje škálovatelné řešení pro výrobce betonových výrobků s různými výrobními požadavky a specifikacemi výrobků.
Stroj je zvláště vhodný pro aplikace, kde je důležitý tvarovací tlak, přizpůsobivost materiálu a flexibilita produktu. V závislosti na zvoleném modelu, konfiguraci formy a výrobním nastavení může stroj vyrábět:
●Standardní betonové bloky
●Duté bloky
●Dlažební kostky
●Obrubníky
●Betonové výrobky se vzhledem kamene
● Produkty pro úpravu krajiny
● Vodotěsné svahové ochranné bloky
●Stěnové a dekorativní betonové výrobky
Řada ZN-VP také podporuje využití různých jemnozrnných surovin a surovin na bázi pevného odpadu, včetně stavebního odpadu, pevného hutního odpadu, důlní hlušiny, kamenného prášku, kalu a bahna z praní písku, za předpokladu vhodné přípravy materiálu a návrhu směsi.
Díky tomu je řada ZN-VP vhodnou volbou pro projekty výroby betonových bloků zaměřené na recyklaci pevných odpadů a betonové výrobky s přidanou hodnotou.
| Model | ZN600VP | ZN900VP | ZN1500VP |
| Výška produktu | 40-200 mm Přizpůsobitelné; uveďte při objednávce | 40-200 mm Přizpůsobitelné; uveďte při objednávce | 40-200 mm Přizpůsobitelné; uveďte při objednávce |
| Velikost palety | 1200*870 mm | 1200*1150 mm | 1400*1200 mm |
| Hlavní lisovací síla | 600T | 900 T | 1500 T |
| Průměr hlavního válce | φ500 mm | φ600 mm | φ800 mm |
| Hmotnost stroje (základní materiál + směs obličeje + hydraulický systém) | Přibl. 61T | Přibl. 66T | Přibl. 80T |
| Hydraulický výkon | 75 kW | 90 kW | 110 kW |
| Rozměry stroje (D × V × Š) | Cca 6900x5600x2800mm | Cca 7200 x 5600 x 2800 mm | Cca 8500 x 6000 x 3300 mm |
| Standardní betonový blok 240 * 115 * 53 mm | 42ks/forma | 52ks/forma | 64ks/forma |
| Dlažební kostka 200*100*60mm | 30ks/forma | 40ks/forma | 48ks/forma |
| Betonový výrobek s kamenným vzhledem600*300*80mm | 3ks/forma | 3ks/forma | 6ks/forma |
| Dutý blok 390*190*190mm | 10ks/forma | 10ks/forma | 12ks/forma |

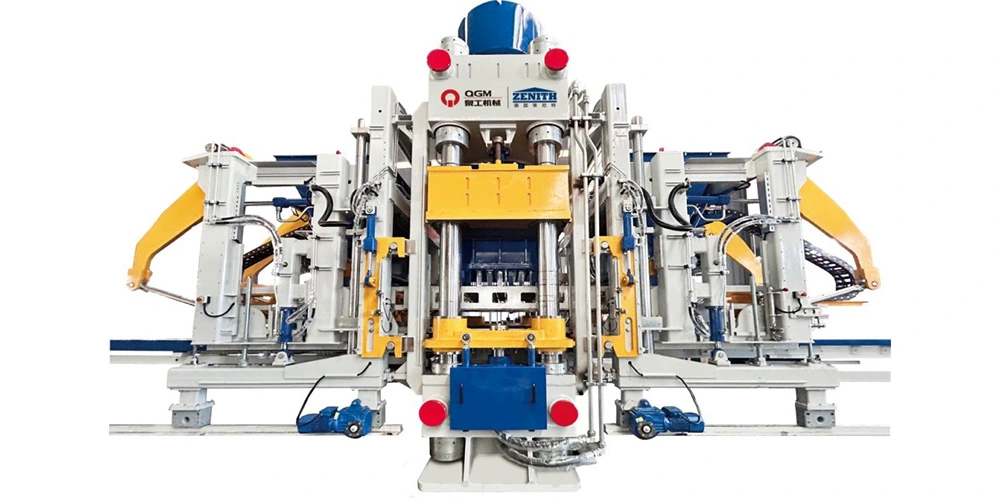

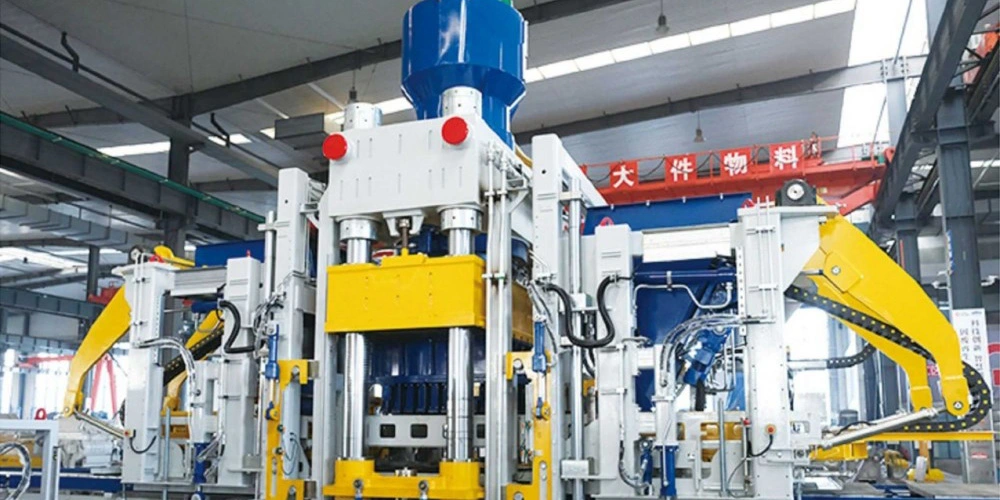

Hlavní rám stroje je vyroben ze speciálně tvarovaných ocelových profilů a využívá patentovanou konstrukční technologii.
Svařovaný rám prochází úpravou odlehčující vibrace, aby se zlepšila strukturální stabilita. Sloupy o velkém průměru poskytují podporu a vedení při uzavírání formy a pomáhají udržovat přesné umístění formy během procesu tváření.
Systém vyjímání z formy využívá mechanickou synchronizaci pro koordinaci uvolňování formy a podporu konzistentního tvarování produktu.
Pro výrobu vysokotlakých betonových bloků je pevná konstrukce stroje nezbytná pro udržení stabilního pohybu formy a opakovatelných podmínek tvarování.

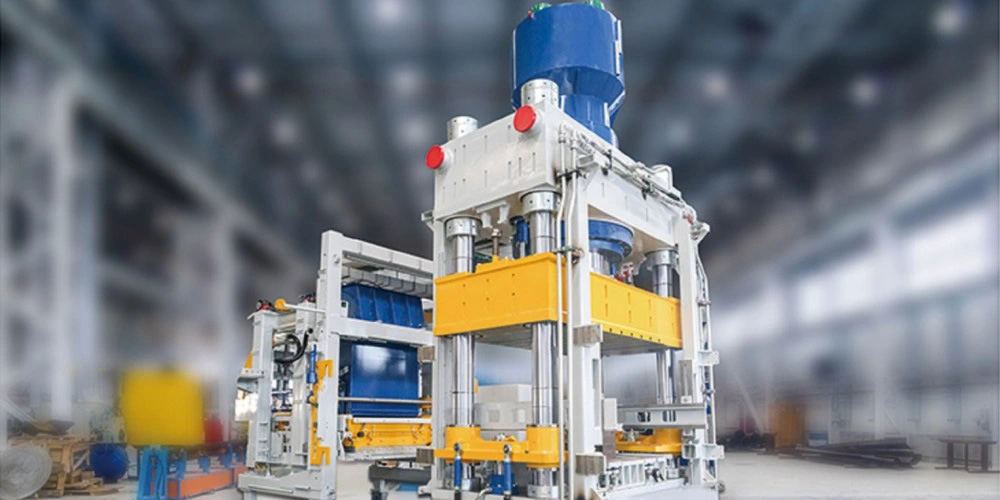

Hydraulický tvářecí systém je jednou z definujících vlastností řady ZN-VP.
Tyto tři modely poskytují maximální hlavní lisovací síly 600, 900 a 1500 tun. Hlavní válce velkého průměru vytvářejí potřebnou tvarovací sílu pro výrobu vysokotlakého betonového produktu.

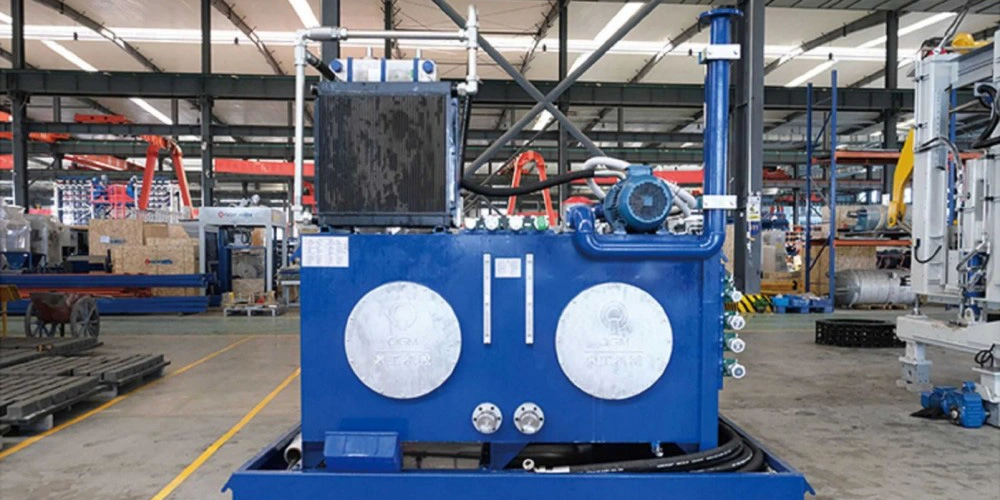

V hydraulickém systému se používají hydraulická čerpadla a ventily mezinárodní značky. Rychlost lisování, tlak a zdvih lze upravit podle požadavků na produkt a proces.
To umožňuje konfigurovat proces tváření pro různé typy produktů a materiálové charakteristiky.
Vysokotlaká hydraulická konfigurace je zvláště důležitá pro výrobce vyrábějící hutné betonové výrobky nebo pracující se směsmi obsahujícími jemné prášky a materiály pocházející z pevného odpadu.
Řada ZN-VP obsahuje pokročilou německou technologii servo vibrací.
Servomotory poskytují rychlou odezvu a přesné řízení parametrů vibrací, což umožňuje nastavení budicí síly a výkonu vibrací podle požadavků výroby.
Ve srovnání s pevným ovládáním vibrací poskytuje technologie servomotorů větší flexibilitu při přepínání mezi různými typy produktů a složením materiálů.
Proces řízených vibrací podporuje zhutňování betonu a pomáhá udržovat stálé podmínky pro vytváření produktu.
Technologie servovibračního tváření betonových bloků je zvláště cenná, když výrobní linka potřebuje vyhovět více specifikacím produktů, než aby nepřetržitě provozovala jeden standardizovaný produkt.

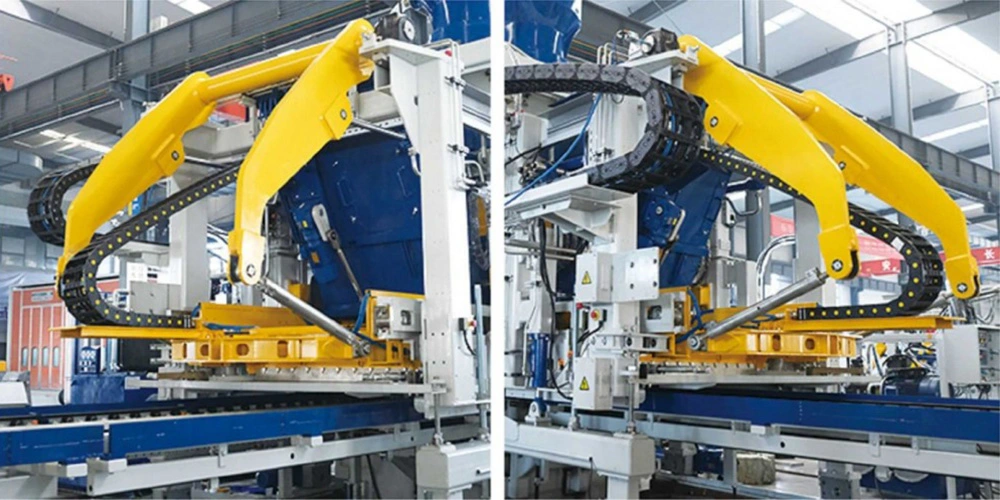

Systém podávání materiálu využívá robustní konfiguraci s otočným ramenem pro konzistentní distribuci materiálu.
Vodicí kola s velkým průměrem podporují hladký pohyb podávacího vozíku, zatímco výměnné otěrové desky jsou instalovány na klíčových kontaktních plochách pro zjednodušení údržby.
Podávací plošina také používá vyměnitelné opotřebitelné součásti. Hydraulické zamykání umožňuje otevření a zajištění podávací části během kontrol, čištění a údržby.
Tato konstrukce umožňuje snadnější přístup k opotřebitelným dílům a pomáhá snižovat složitost rutinních servisních prací.
Řada ZN-VP kombinuje dva tvářecí mechanismy: vysokotlaké statické lisování + servovibrace.
Hydraulický systém poskytuje hlavní tvářecí sílu, zatímco vibrační systém napomáhá zhutňování materiálu během formování.
Podle původní technické konfigurace poskytuje systém až 900 nebo 1500 tun hlavní lisovací síly a 120 kN vibrační síly na odpovídající modely.
Kombinovaná technologie je určena k řešení požadavků na tvarování betonových výrobků suchým procesem využívajících jak hrubé pevné odpadní materiály, tak ultrajemné práškové materiály.
Lze jej použít při výrobě:
●Betonové dlaždice se vzhledem kamene
●Propustné dlažební výrobky
●Obrubníky
●Konvenční betonové bloky
●Betonové výrobky pro terénní úpravy
●Další betonové výrobky na míru
Pro projekty, které vyžadují jak rozmanitost produktů, tak flexibilitu materiálů, poskytuje kombinovaná konfigurace lisování a vibrací alternativu ke konvenčním systémům tváření se statickým tlakem nebo pouze vibracemi.

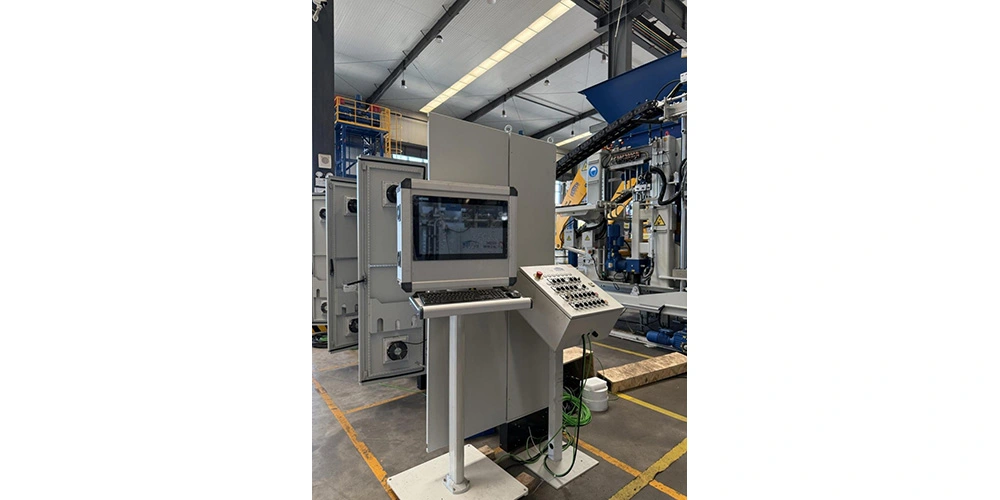

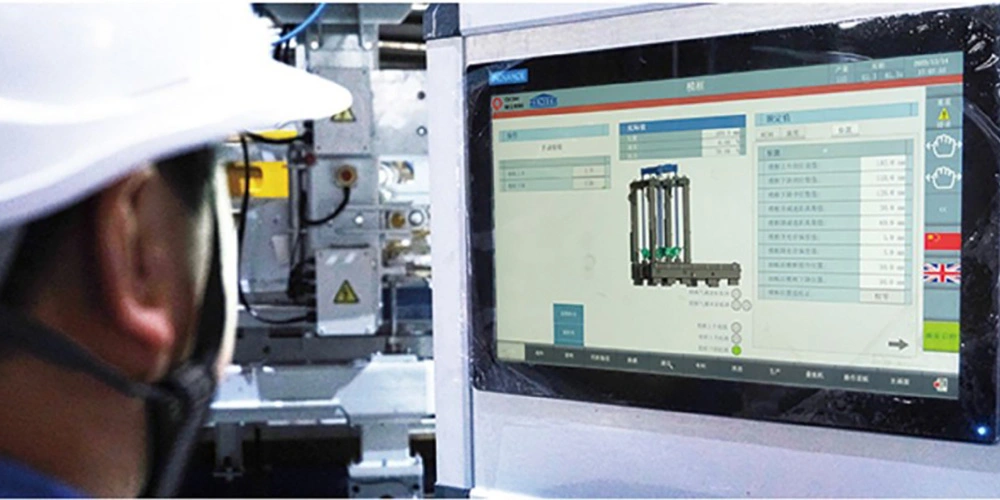

Řada ZN-VP integruje německou automatizační technologii s vizuálním rozhraním člověk-stroj.
Řídicí systém koordinuje procesy tváření stroje a zároveň poskytuje operátorům jasné rozhraní pro řízení výroby.
Mezi klíčové funkce patří:
●Správa výrobních receptur
●Správa provozních parametrů
●Sledování stavu zařízení
●Sběr výrobních dat
●Řízení provozu stroje
● Vizualizované informace o zařízení
Omezením zbytečných manuálních zásahů pomáhá integrovaná řídicí architektura operátorům důsledněji řídit výrobní parametry.

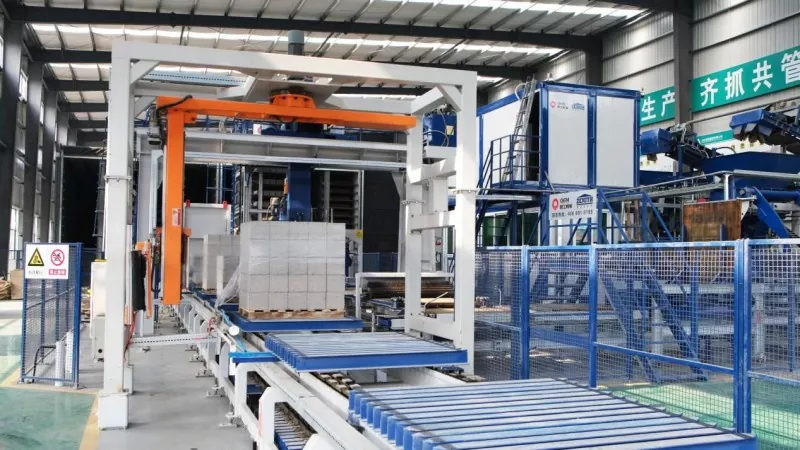

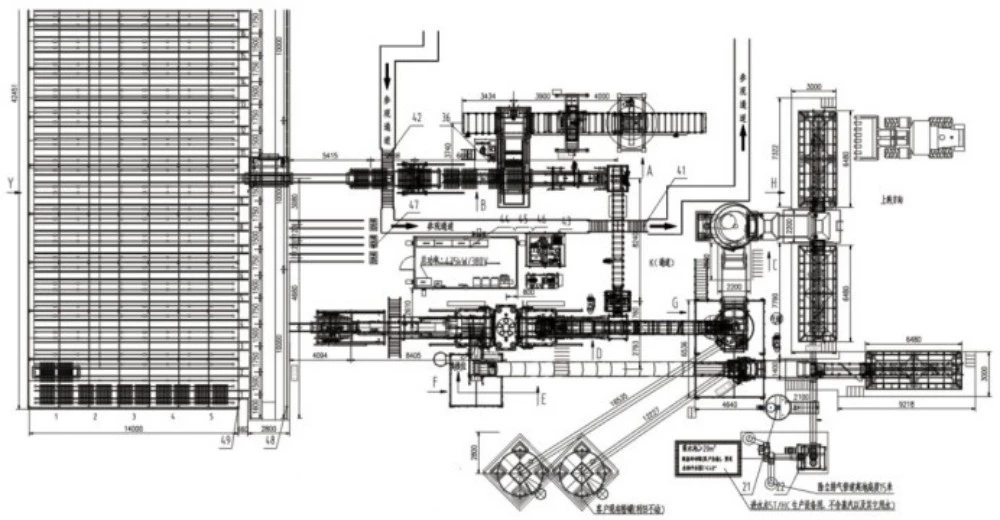

U automatizovaných linek na výrobu betonových bloků poskytuje centralizované řízení také jasnější rozhraní mezi blokovým strojem a předřazeným nebo následným zařízením.

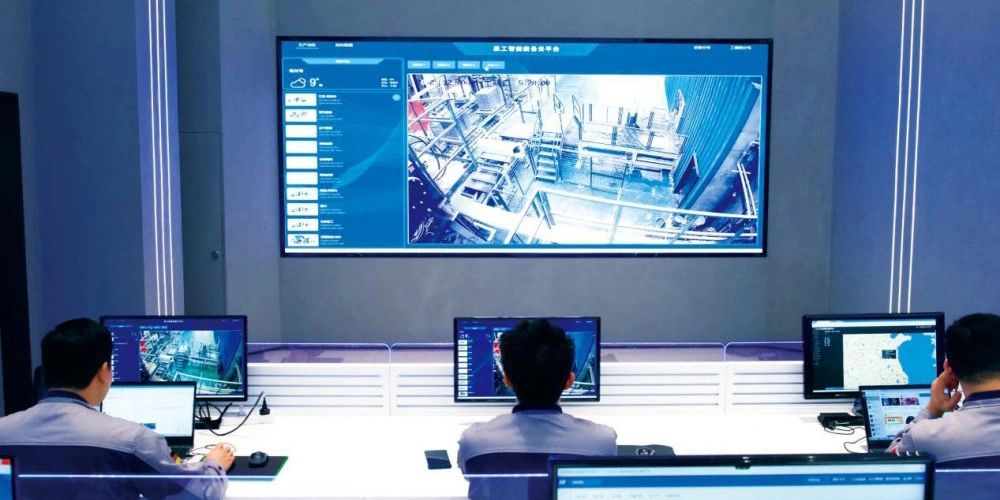

Platforma QGM Intelligent Equipment Cloud Service Platform rozšiřuje správu strojů i mimo místní ovládací skříň.
Platforma integruje cloud computing, datovou komunikaci, modelování zařízení, umělou inteligenci, fuzzy neuronové sítě a technologie velkých dat pro sběr a analýzu informací o provozu zařízení a vzorců používání.
V závislosti na konfiguraci systému a oprávnění platforma podporuje:
●Online monitorování zařízení
●Dálkové ovládání zařízení
●Vzdálená technická podpora
●Prediktivní detekce chyb
●Diagnostika závad
●Posouzení zdravotního stavu zařízení
● Zprávy o automatickém provozu
●Analýza dat zařízení
To vytváří digitální spojení mezi strojem na výrobu bloků a funkcemi cloudových služeb.
Pro zámořské výrobce bloků může cloudové monitorování zařízení poskytnout další vrstvu podpory, když se výrobní zařízení nachází daleko od technického servisního střediska výrobce.
Přístup společnosti QGM k inteligentnímu vybavení a cloudovým službám je v souladu s jejím širším vývojem digitálně propojených zařízení pro vytváření bloků a inteligentních výrobních systémů.

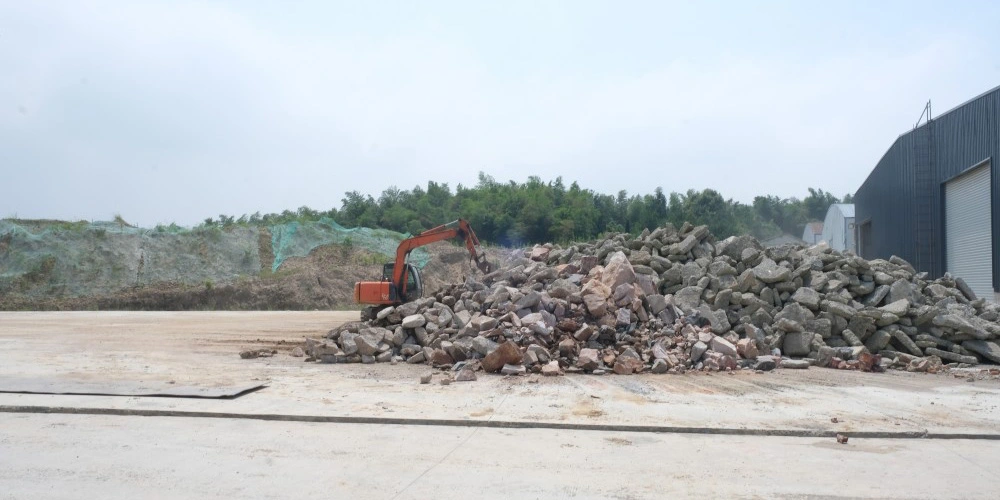

Jednou z hlavních aplikačních charakteristik řady ZN-VP je její přizpůsobivost různým surovinám.
V závislosti na materiálových vlastnostech, předběžném zpracování a designu směsi lze stroj použít s materiály, jako jsou:
Pevné odpadní materiály
●Stavební odpad
●Hutní pevný odpad
●Důlní hlušina
●Kamenný prášek
●Kal
●Bláto na mytí písku
Skutečný materiálový poměr a složení by měly být určeny podle fyzikálních a chemických vlastností místně dostupných materiálů.
Betonové výrobky
Stroj lze nakonfigurovat pro výrobu:
●Standardní betonové bloky
●Duté bloky
●Dlažební kostky
●Propustné dlaždice
●Obrubníky
●Betonové výrobky se vzhledem kamene
● Produkty pro úpravu krajiny
●Svahové ochranné bloky
●Stěnové dekorativní betonové výrobky
Díky tomu je řada ZN-VP relevantní pro projekty recyklace pevného odpadu, kde je cílem přeměnit správně zpracované odpadní materiály na prodejné betonové produkty.
ZN600VP, ZN900VP a ZN1500VP poskytují tři různé konfigurace zařízení v rámci stejného konceptu hydraulického tváření.
Výběr vhodného modelu závisí na faktorech, jako jsou:
●Požadovaná lisovací síla
●Rozměry palety
●Velikost produktu
●Sortiment výrobků
●Vlastnosti surovin
●Konfigurace formy
●Požadované výrobní měřítko
●Dostupný prostor pro rostliny
●Kompletní konfigurace linky
